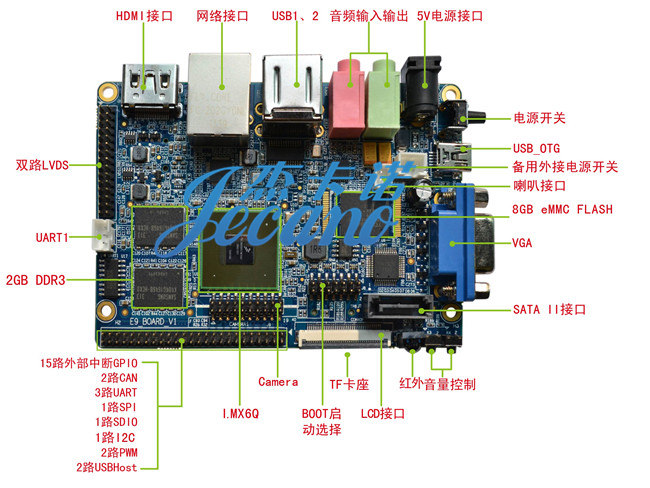

        E9 卡片式电脑实物图

　　

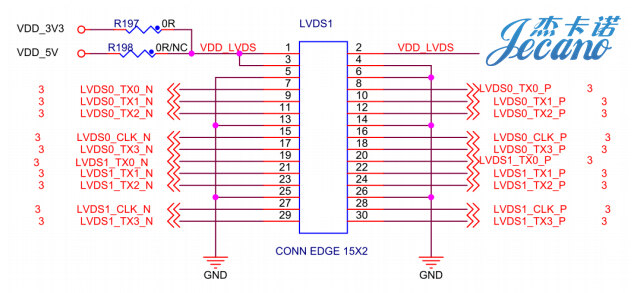

　　LVDS接口处的白色箭头代表LVDS的1脚

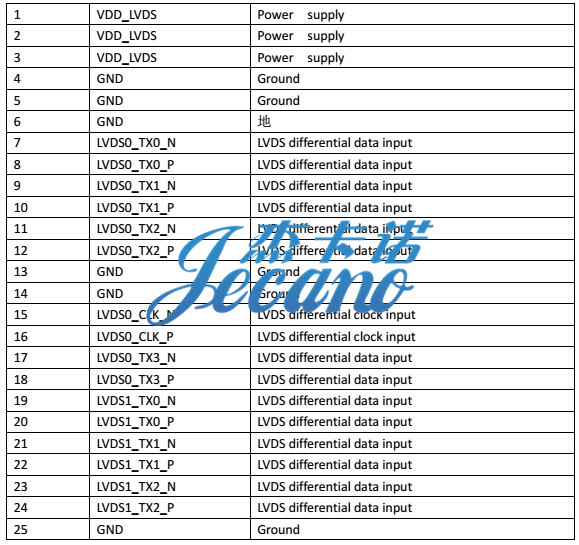

　　E9 卡片式电脑LVDS接口定义

　　

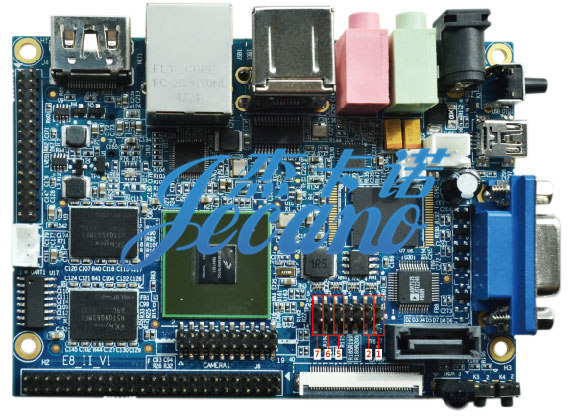

　　E9 启动跳线开关

　　启动时候按照下图，把对应的“1”“2”“5”“6”“7”用短接帽短接，就可以从 emmc 正常启动。

　　

　　设置 LVDS 1080P 输出

　　在系统启动的时候，在串口终端按电脑键盘空格键，进入 uboot 设置菜单：

　　##### Boot for IMX6 Main Menu #####

　　[1]boot from emmc [2]boot from sdcard

　　[3]boot from tftp [5]download from sdcard

　　[0]setting boot args//进入 uboot 启动参数设置菜单

　　[q]exit to command mode

　　Enter your selection: 0

　　##### param setting #####

　　[1]setting nfs args

　　[2]setting tftp args

　　[3]setting display args//设置显示相关参数

　　[4]setting default boot

　　save setting

　　[q]quit

　　Enter your selection: 3

　　##### display select Menu #####

　　[1] 1 screen for android/ubuntu/linux.//单屏显示，android、linux 与 ubuntu 都可以使用。

　　[2] 2 screen for android //android 的双屏显示，HDMI 与 FPC 或者 LVDS.

　　[3] 3 screen for ubuntu. //ubuntu 的 3 屏显示，HDMI 与 FPC 与 LVDS

　　 save setting

　　[q] quit

　　Enter your selection: 1

　　##### display select device #####

　　[1] lcd or VGA.

　　[2] lvds or VGA. //LVSD 或者是 LVDS 转 VGA，(E9 板子没有 LVDS 转 VGA

　　模块)

　　[3] hdmi.

　　[4] quit

　　Enter your selection: 2

　　##### display select LVDS #####

　　[1] 800*600 for LVDS->VGA //LVDS 转 VGA 的 800*600 输出

　　[2] 1024*768 for LVDS->VGA //LVDS 转 VGA 的 1024*768 输出

　　[3] 1280*768 for LVDS->VGA //LVDS 转 VGA 的 1280*768 输出

　　[4] 1366*768 for LVDS //LVDS 的 1366*768 输出

　　[5] 1920*1080 for LVDS (2 lvds is needed,LVDS only) //LVDS 的 1920*1080 要 2 路 LVDS 同时输

　　出

　　[q] quit

　　Enter your selection: 4

　　##### display select Menu #####

　　[1] 1 screen for android/ubuntu/linux.

　　[2] 2 screen for android.

　　[3] 3 screen for ubuntu.

　　 save setting [q] quit

　　Enter your selection: s

　　Saving Environment to MMC...

　　Writing to MMC(3)... done

　　##### display select Menu #####

　　[1] 1 screen for android/ubuntu/linux.

　　[2] 2 screen for android.

　　设置完重新上电开机就可以使用 LVDS 的 1080P 显示。
