eDP接口信号主要由Main Link、AUXCH与HPD三部分组成

2017-6-23 9:52:31      点击:

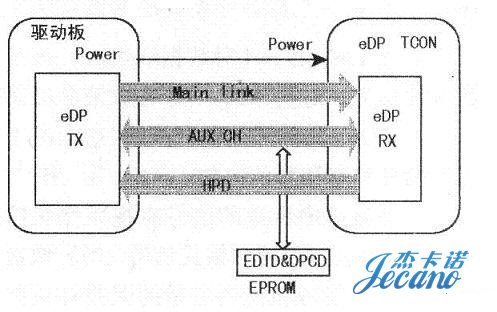

eDP接口信号主要由Main Link、AUXCH与HPD三部分组成,如下图所示。

如图所示:eDP接口信号主要由Main Link、AUXCH与HPD三部分组成
Main Link表示主通道,用来传输各类型视频数据和音频数据;AUX CH表示辅助通道,用于传输低带宽需求的数据,以及链路管理和设备控制信号;HPD表示热插拔检测通道。

Main Link南1~4对数据线组成,每对数据线都是一对差分线。对于一款液晶屏而言,Main Link具体需几对数据线,这取决于屏幕的分辨率和彩色位数。



在该通道中传送的信号有视频像素信号、视频定时信号、视频格式信号、比特/像素及颜色空间信号和视频信号的误差补正信号,并采用ANXI8B/10B编码方式,以提高数据传输正确性。数据传输采用交流耦合技术,发送端和接收端有不同的共模电压,因此可以把接口做得更小。杰卡诺/JECANO——极细同轴线束领域的顶级生产厂家!VByOne|LVDS|eDP|Cable|I-PEX|KEL|屏线|连接线;为客户提供高效、优质、可靠的信号及电源传输解决方案!!!



提示:ANSI8B/10B编码是先将一组连续的8位数据分成两组数据,一组3位,一组5位,然后经过编码,得到一组4位、一组6位的二进制数据。



AUX CH是一条双向半双工传输通道,其信号采用交流耦合差分传输方式,信号采用Manchesterll编码,具有lMbps的传输速率和15m的传输距离。每个传输任务的延时时间小于500μs。



另外,该通道与EDID及DPCD存储器相连,并通过总线方式进行读写。EDID为扩展显示标识数据,用来存储显示器参数;DPCD为eDP接口配置数据,与链路管理层相连,用于链路的配置。



HPD是一条单向通道,用于检测E层设备和下层设备是否连接,进而实现线路的连接和中断。
